壁画，顾名思义就是在墙壁上作的画，也是人类历史上最早的绘画形式之一。它实际上是作为建筑物的一部分，有的存在于石窟或崖壁，有的存在于寺观，有的存在于墓室。古代人一般在绘画之前，先选好壁画的支撑体，再在支撑体上作地仗。本文浅析的元代墓葬壁画，出土于山西吕梁兴县麻子塔墓葬，该墓为八角形，壁画共分七块，呈正方形，边长约50厘米。壁画以砂岩为支撑体，厚度约15厘米，砂岩表面斜向打道，再在打道表面抹了一层约2毫米的红胶泥层，在红胶泥层上又抹一层约半厘米的白灰，壁画则在白灰上所做。

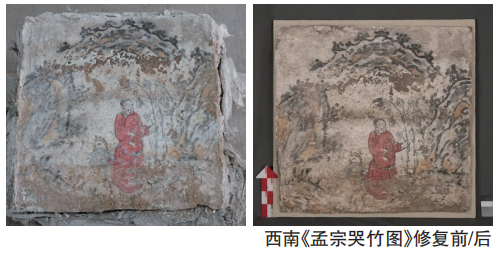

墓葬七个壁画的内容分别为：二十四孝之“孟宗哭竹”、升仙图、菩萨图、夫妇对坐图、侍宴图、二十四孝之“挨杖伤老”和二十四孝之“董永行孝”。壁画以墨线为骨干重彩勾填，将红色作为主色调，施以青、橘黄渲染，凸显庄严富贵。人物景色疏密相间，布局合理。另外，壁画内容增加了佛教题材，有两个壁的内容描述的都应是佛教中观音菩萨接引墓主人夫妇到极乐世界的场景。从壁画形制、色彩及内容来看，反映出当时社会的文化习俗，具有较高的历史和文化价值。

前期调查与科学分析  麻子塔元代墓葬壁画于2008年发掘出土，之前一直处于地下埋藏状态。由于地下环境复杂多变，再加上历经多次被盗，壁画表面颜料、地仗都有不同程度受损，甚至人为破坏。壁画表面主要病害有泥渍、土垢钙化物、地仗层酥碱、空鼓、地仗层脱落、颜料起甲、裂隙、人为划痕等。

起甲病害成因分析：颜料层的起甲主要与壁画表面颜料中的植物胶有关，在地下水的影响下，以及在冷湿交替环境中，壁画制作材料一直处于交替热胀冷缩、湿胀干缩，使得颜料层开裂、卷曲。另外长时间在地下埋藏，颜料层和地仗层之间的胶结剂已出现老化劣迹现象，导致颜料层和地仗层失去粘接力，造成壁画局部出现起甲、空鼓等病害。

酥碱病害成因分析：壁画在地下处于高湿度状态，随着地下温湿度交替变化，盐分反复在壁画表面、地仗层、支撑体中运移，在此过程中反复溶解、结晶、再溶解、再结晶，使得地仗疏松，发生酥碱病害。

空鼓病害成因分析：在水的影响下，以及环境中的温湿度交替作用下，壁画颜料层和地仗层或支撑体之间的胶结材料加速劣化，导致局部出现空鼓。

裂隙病害成因分析：因地震、卸荷、不均匀沉降等因素的影响，使得支撑体失稳，致使壁画开裂或因为壁画地仗层自身的变化而产生缝隙的现象。?

通过前期调查，壁画颜料分别有白、绿、黑、黄、灰、熟褐、红等七种。为进一步了解颜料成分，对其进行科学分析，可知：白色颜料为碳酸钙。绿色颜料为石绿。黑色颜料是炭黑。黄色颜料为针铁矿。灰色颜料是炭黑，推断为黑色加水或白色调配制成。熟褐色颜料是铅丹。红色颜料是朱砂。上述颜料均为天然矿物颜料，属无机颜料。

壁画支撑体经检测属于典型砂岩，表面轻微风化，拟选择相应的加固材料，为更好地保护壁画提供基础保障。

移动保护支撑体设计  麻子塔元代墓葬壁画于2008年搬迁至山西博物院，为使壁画得到更有效的保护和展示，考虑采取两种保护方法。一种保护方法通过对壁画、支撑体的保护，保持壁画原状形制。但壁画连带支撑体本身重量较大，不便于搬运，且容易出现边角磕损。另外一种保护方式是，通过对支撑体减薄，用航空蜂窝铝板取代原支撑体，优点是壁画重量减轻，便于搬动，满足展览需求，缺点是壁画形制稍有改动。

综合考虑，拟用1厘米厚的航空蜂窝铝板取代砂岩支撑体，但为了让壁画的原支撑体得以体现，便于后期研究，拟保留原支撑体至1厘米左右的厚度。航空蜂窝铝板的优点是表面平整、易加工、无拼缝或接口、受力均匀、搬运轻便，为理想的馆藏壁画支撑体材料。

保护修复实施 通过前期检测分析得知，壁画表面颜料均为无机矿物颜料，加固材料选择首先应考虑与矿物颜料的兼容。目前国内外壁画常用的加固材料有ParaloidB-72、AC33、Primal SF 016等。本试验试剂质量百分比为：1.5%ParaloidB-72、3%ParaloidB-72、1.5%AC33、3%AC33、1.5%Primal SF 016、3%Primal SF 016，试验块由制备好的白灰块上涂刷明胶混合的矿物颜料制成。通过试验发现，3%AC33加固效果较好，既能稳定颜料层和地仗层结合力，也不会引起颜料掉色现象。加固工艺选择注射方式。

对壁画地仗层酥碱部分加固应满足以下要求：经加固后表面无眩光；加固剂有较好的渗透性；加固材料具有良好的耐光、高温老化性能。经试验分析，用2%-5%AC33溶液配比石灰粉，补配效果较好。

元代壁画原支撑体为砂岩，宽度约50厘米，厚度约15厘米，每块壁画连带支撑体重约120千克。通过前期调研，拟对现有支撑体减薄至2厘米左右，对减薄后的砂岩支撑体用5%硅酸乙酯加固，待自然干燥后再用航空蜂窝铝板和砂岩支撑体黏结。黏结材料选用可逆的AC33溶液和白灰调配，适当加一些增稠剂，避免胶液在粘接过程中流动。在航空蜂窝铝板背后安装3个卡扣，这样设计方便今后展览。硅酸乙酯为德国针对历史建筑保护修复所研制，其主要特点是其针对石材有良好的渗透性，能够取得较好的渗透深度，与石材有良好的共容性，可取得适中的加固强度。其最大的优点是无论加固过程中，还是稳定后，甚至失效后都不引入与石材不容或有害的物质，而且具有重涂性，并且不影响以后的其他更有效的加固手段的引入。

注意事项 为确保保护修复效果的延续时限，本次保护修复完成后须对壁画定期观察，并优化其保存环境，以尽最大可能实现文物的延年益寿。首先给予壁画一个相对稳定的保存环境或展示环境；其次要加强对壁画表面的日常除尘工作，避免颜料层被浮尘覆盖；在摆放时，避免粘接部位受应力支撑；建议壁画存放地温度控制在20度左右，相对湿度50%左右，温度日差2-5度以内，相对湿度日波动值小于5%，照度标准应≤50勒克斯。

元代墓葬壁画在病害调查的基础上，结合材质、病害、材料及检测分析结果，从有利于文物安全和保护的角度出发，确立了壁画本体保护思路，并通过加固、减薄支撑体、黏结新支撑体等措施基本恢复了壁画的原貌，使壁画处于相对稳定的安全状态。此种支撑体半保留及用航空蜂窝铝板替代的方法，值得在壁画文物保护中应用推广。 （作者单位：山西博物院）
