簠是中国古代祭祀和宴飨时盛放稷、黍、稻、粱等饭食的方形器具，文献中又称“胡”或“瑚”，产生于西周时期，春秋时期得到空前发展，战国开始衰落，秦汉时期绝迹，是一度与鼎、豆等重要礼器放在一起的铜器组合之一。受商丘博物馆委托，对其馆藏一批金属文物进行保护修复，春秋青铜簠是其中的一件文物。

这件青铜簠形制质朴，纹饰精美，为春秋晚期至战国早期最常见的样式，是商丘博物馆所藏青铜器中的珍品。在分析铜簠由斜壁变化为折壁的原因时认为，簠的前身乃仿竹编的筐为之，故铜簠初制为浅腹、直壁。春秋中期有折壁式，器形加大，此式一直沿用至战国末期。现在所知时代最早的龙纹铜簠，其形状与日常生活中使用的竹筐相似，为追溯铜簠之产生提供线索。

在此，对这件春秋青铜簠的合金成分、锈蚀产物成分、物相结构等分析检测与保护修复工作进行简要介绍。

首先对铜簠进行了观察和记录，残簠整体呈长方形箓顶，器体由上下两部分组成。盖和器身形状相同，大小一样，上下对称，均直沿，盖面斜起，平顶，盖顶及器底附有曲尺圈足，器盖和器身均有一对兽首形附耳。盖沿还附六只兽面形小器扣，用于密合盖、体，器盖顶、腹部和器体腹部均满饰蟠虺纹，足部饰卷云纹。盖口长34厘米、宽22厘米、盖身扣合通高19厘米、重3600克，合则一体，分则为两个器皿。

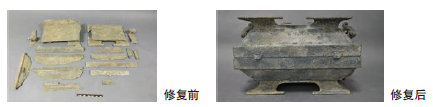

由于墓圹的塌陷，长期受到土壤中水、氧气、各种阴阳离子以及微生物等多种因素的侵蚀，导致铜簠出土时损伤严重。簠盖破碎成7块，簠身破碎成9块，每块都存在不同程度的变形、裂隙、残缺、孔洞、酥解。碴口及缝隙腐蚀严重，形成层次不齐的缺口。口沿部分严重矿化，锈蚀呈层状剥落。簠身曲尺圈足两处破碎并缺失，簠身两兽首耳从根部缺失。

检测分析结果

选择器物典型锈蚀产物及部分残片作为分析样品，综合利用扫描电镜及能谱仪、X射线衍射仪等手段对金属器物合金成分、锈蚀产物成分、物相结构进行了分析检测，得出以下结论：

该簠为典型的铜-锡-铅三元合金，锡含量13.3～19.2%，处于中等偏高程度，这样配比可以降低铜的熔化温度，增加铜簠的抗拉强度和铜液的充型能力，在铸件凝固时不易开裂。

该簠有不同程度的腐蚀，锈蚀产物主要呈绿色、灰白色、蓝色，部分残片严重矿化。根据锈蚀产物的矿物组成分析，器物表面的蓝色或绿色锈层的主要成分是蓝铜矿和孔雀石，灰白色为白铅矿。这些锈蚀物属于无害锈，在修复中尽量保留有价值的历史痕迹信息。

修复方法与步骤

清洗、去锈 将此残簠放入去离子水中浸泡，用软毛刷轻轻刷洗，用木刻刀剔除各种因素侵袭形成的土垢薄锈，对有纹饰部位的锈蚀用超声波机去除。有害锈对青铜器危害极大，其腐蚀反应会在铜器体内反复进行，此粉状锈腐蚀会深入蔓延、扩散，致使器物纹饰剥落、锈透器物，甚至使整个器物粉化、断裂、酥瘫、畸形，完全毁坏。针对器物上存在的点状有害锈，可采取刀、凿等工具剔除干净，缓蚀后进行封护处理。其余稳定性很好的有益锈加以保留，清洗后自然晾干。

拼对、矫形 对器物残块进行拼对，先做个木制框架，逐步对齐摆好，稍加控制。目的是了解器物现存及缺块的基本情况，弄清各残片的位置、变形程度、缺失形状。再按残片纹路薄厚形状等进行拼对，并按从底到口的顺序逐次编号。

由于簠从底面、盖面及斜壁的折角处断裂、变形，破碎成长条，需采用C型钳工具及自制特殊工具对器物变形部位进行矫形。在矫形时把两块自制木块放在器物变形处两端及适当位置，两木头上放一横梁，构成一个支架，用C型钳夹住器物中间和支架中间。用热风枪加热变形位置，消减青铜内部金属分子自身应力，增加铜质的可塑性。由于此簠腐蚀，铜质减少，矫形时更加小心，慢慢旋紧螺杆，循序渐进，利用夹合力矫形到位，直至不再反弹为止。

焊接、粘接 焊接采用我国成熟的传统低温锡焊法，电烙铁为主要工具，在断裂处用电磨打一斜坡口露出金属后，涂抹氯化锌溶液。焊接后出现高出器物的锡坨，用电磨机磨平，这时电磨机转速要高，动作要准要慢，避免打磨时产生的震动使焊接处松动。焊接任务完成后要清洗氯化锌助焊剂，避免对器物带来人为的新污染腐蚀源。由于残簠的断面及拐角严重矿化，传统的焊接已经不能适用，决定用环氧树脂胶粘接，此胶经过了文物修复实际应用的考验，具有黏接强度高、渗透力强等优点。对于缝隙较大的部位在中间加与器物厚度相当的铜皮条，减少胶量，使器物更结实。全部补缺焊接完成后，簠身上所有缝隙用环氧树脂胶进行封填、充实、加固，同时稍微加热使胶完全渗透。

补配 对于兽首耳的补配，从两侧兽首耳残破部位可以看出，簠面有铸出接榫，可以判断是榫卯式后铸法，即在铸造器体时，于预定部位铸出接榫，然后在器体上安放模具制范，或是安放已经制得的分范，浇注附件，和器体形成榫卯式连接的铸接方式。

对于缺失的兽首耳采用失蜡法补配，利用铜簠另一端好的兽首取模，取模时用RTV-2模具硅橡胶。先在兽首上均匀涂抹脱模剂，防止揭取硅橡胶模时损害器物或在器物上留下硅橡胶残物，然后把调好的硅橡胶一层层均匀地涂抹上去，涂抹时注意排出硅橡胶中的气泡，硅橡胶的固化时间大约为3小时，待固化后翻制石膏托模完成制模。然后用硅橡胶模具涮制兽首蜡型，焊接好浇铸口蜡柱和出气口蜡柱，外部糊以石膏，放入烘箱。经烘烤蜡体会全部烤化并流出，熔化锡浇铸到已去除蜡液后的石膏空壳内，凝固冷却后打碎石膏模具，锯掉浇铸口锡柱和出气口锡柱，经打磨抛光后焊接复原。

对于残缺部分的补配，采用铜皮，将铜皮依型锤打变形，画形、剪裁、打磨制成所残缺部位的形状，填补于残缺处，焊接时铜皮要靠近内壁，为下一步修平、补贴纹饰留好位置。

对于纹饰的补配，使用硅橡胶制作模具，在对需翻模处的器表涂上脱模剂，将调和好的硅橡胶涂抹在已有脱模剂器表面，待固化后取下即成模具。在硅橡胶模具上均匀地抹上原子灰，厚度根据器面补配的厚度，待原子灰快干时小心揭下来，剪出补配形状，用环氧树脂粘贴在补配位置。

做旧、封护 用漆片汁和矿物质颜料调色，根据器物表面的颜色及形貌，用笔、脱脂棉、牙刷为工具，点、弹、拨等方法操作，按照原有颜色一层一层着色，每个局部的色调一致，严格控制着色范围，达到同原器物颜色近似。目前青铜文物保护中普遍采用的封护材料是丙烯酸类，如用浓度为1%～3%的B-72丙酮溶液进行封护。

经过对该簠金相组织、病害、制作工艺、机理等进行检测分析，科学鉴别表面污染物、锈蚀物成分及结构。在严格遵循“修旧如旧”“不改变文物原貌”“材料应用的可逆性”的原则下，怀着对文物的敬畏，不忘本来、吸收外来，借助现代科学技术、先进仪器、新材料、自制特殊工具等方法，规范化进行保护修复，该簠得以恢复原貌，认知青铜器的科技价值，有效延续这件珍贵文物的保存时间，使其展现出本身的文化价值、历史价值、观赏价值。

（作者单位：河南省新乡市博物馆）
